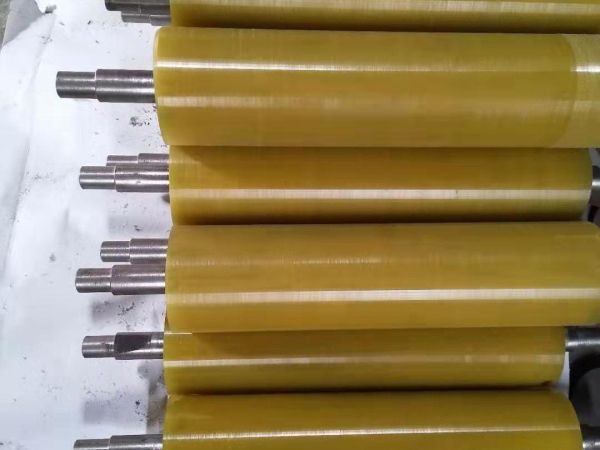

聚氨酯膠輥的好壞，直接關(guān)系到它的使用壽命，而良好的??保養(yǎng)措施，可以有效的延長(zhǎng)聚氨酯膠輥的使用壽命，所以在日常保養(yǎng)過程中，需要注意以下幾個(gè)影響它性能的因素：
　　1、予聚體異氰酸酯基百分含量：隨NCO增加，則硬度、抗撕裂，定伸強(qiáng)度，拉伸強(qiáng)度提高，且予聚體粘度降低，易于脫泡和混合，而伸長(zhǎng)率下降；NCO過高，則膠料固化速度過快，對(duì)澆注工藝極為不利。
　　2、擴(kuò)鏈系數(shù)：胺類固化劑與予聚體中NCO的當(dāng)量比對(duì)膠料物性影響明顯，一般以0.85~0.95%為宜。
　　3、多元醇分子量：分子量的大小決定了聚氨酯膠輥彈性體中特性基團(tuán)的密度；聚酯型隨分子量增 大，則其物性可提高；而聚醚型隨分子量增加，則提高了其柔順性，拉伸強(qiáng)度和模量會(huì)有所下降。
　　4、混合溫度：混合溫度提高釜中壽命和凝膠時(shí)間縮短；過低的混合溫度為固體擴(kuò)鏈劑所不允許，雖有利于延長(zhǎng)釜中壽命和提高物理性能，但不易脫泡和均勻混合，以擴(kuò)鏈劑在予聚體中不析出為宜。
　　通過上述說明，能看出影響聚氨酯膠輥的性能因素有很多種，因此，在生產(chǎn)過程中要嚴(yán)格控制，避免影響差評(píng)質(zhì)量，這樣才能在生活中更好的使用。
